Alerter - Pic d'activité :

Ressource :

*

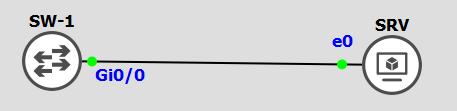

0 Le laboratoire :

Script de configuartion du laboratoire :

Switch(config)# hostname SW-1
SW-1(config)# no ip domain-lookup

SW-1(config)# vlan 98
SW-1(config-vlan)# name MANAGEMENT
SW-1(config-vlan)# no shutdown
SW-1(config-vlan)# exit

SW-1(config)# interface vlan 98
SW-1(config-if)# no shutdown
SW-1(config-if)# ip address 192.168.98.1 255.255.255.0
SW-1(config-if)# exit

SW-1(config)#

1 SNMP :

Protocole qui utilise UDP sur les ports 161 et 162 :

• Le port 161 est utilisé par un serveur SNMP (debian) pour réaliser des reqêtes SNMP auprès d'un client (switch/routeur),
• Le port 162 est utilisé par le client SNMP (switch/routeur) pour envoyer des informations auprès du serveur SNMP (debian),

1.1 Debian installé un serveur SNMP :

apt-get install snmp snmpd
systemctl enable snmpd
nano /etc/snmp/snmpd.config

    # Replace this line :
        agentAddress  udp:127.0.0.1:161

    # By this line :
        agentAddress  udp:161

    # Save and exit
systemctl restart snmpd

# Check :
netstat -anu | grep 161

2 Syslog :

Protocole qui utilise UDP sur le port 514.

2.1 Debian installer un serveur Syslog :

apt-get install rsyslog
systemctl enable rsyslog

# Check :
netstat -anu | grep 514

Configurer l'équipement Cisco :

SW-1(config)# logging trap debugging
SW-1(config)# logging facility local4
SW-1(config)# logging 192.168.98.2

Explication des commandes :

• 1 Active le niveau maximal de verbosité des logs,
• 2 Définis le champs facility de syslog (quel est le type de message, voir RFC),
• 3 Spécifie l'adresse IP du serveur Syslog,

---

2.2 Vérifier :

Pour vérifier si la configuration fonctionne, je génère une ligne de log :

SW-1(config)# interface GigabitEthernet 0/1
SW-1(config-if)# shutdown

En parrallèle sur le serveur syslog je lance cette commande :

tail -f /var/log/syslog

Retour du log :

Nous pouvons constater que le client et le service Syslog sont fonctionnels.
