Sécuriser - ARP et DHCP :

Ressources :

DHCP, https://formip.com/dhcp-snooping/
DHCP, https://medium.com/@ayushir/dhcp-snooping-attack-ca728e4dd84
ARP, https://formip.com/dai/

0 Le laboratoire :

Voici le laboratoire que j'utilise pour tester la sécurité des protocoles DHCP et ARP :

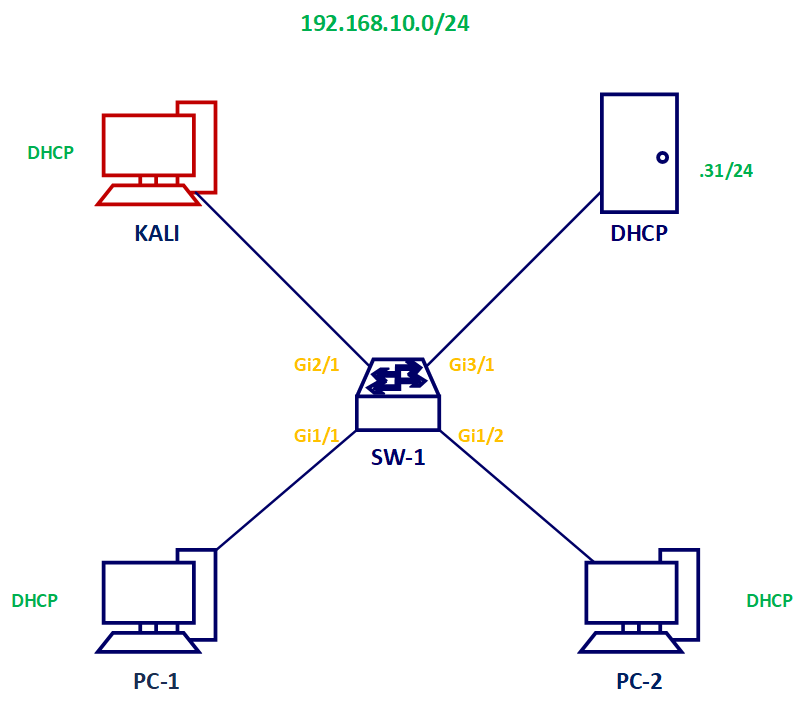

Illustration 1 : Plan réseau du laboratoire.

Adressage IP et MAC :

PC-1, DHCP, 00:50:79:66:68:00
PC-2, DHCP, 00:50:79:66:68:01
DHCP, 192.168.10.31/24, 00:0C:29:07:DB:B1
KALI, DHCP, 00:0C:29:05:A1:31
SW-1, 192.168.10.1/24

Tous les hôtes du laboratoire sont dans le VLAN 1.

Configuration du serveur DHCP :

option domain-name "example.org";
option domain-name-servers ns1.example.org, ns2.example.org;

default-lease-time 600;
max-lease-time 7200;

subnet 192.168.10.0 netmask 255.255.255.0 {
    range 192.168.10.100 192.168.10.120;
    option subnet-mask 255.255.255.0;
    option broadcast-address 192.168.10.255;
}

1 Sécuriser le protocole DHCP :

Les attaques sur le protocole DHCP :

DHCP Starvation, reserver tous les baux du serveur DHCP. Ce qui à pour conséquence que les clients n'obtiennent plus de configuration IP.
DHCP Spoofing, un attaquant distribue des configuration IP où il se définit en tant que passerelle. Ce qui permet de réaliser un MITM,

1.1 Miitigation :

1.1.1 DHCP Snooping :

Mise en place du DHCP snooping sur le VLAN 1 :

SW-1(config)# ip dhcp snooping
SW-1(config)# ip dhcp snooping vlan 1
SW-1(config)# no ip dhcp snooping information option

Détail des commandes :

1 Activation du DHCP Snooping globalement,
2 Activation du DHCP Snooping sur le VLAN 1, étape nécessaire sans celle-ci le DHCP snooping n'est pas fonctionnel,
3 L'activation globale du DHCP snooping active l'option DHCP 82,

Option 82 définition : Cette option spécifie le réseau source de la demande, dans une architecture réseau ou le serveur DHCP se trouve dans un sous-réseau différent. La trame est relayée par le routeur via l'agent relai. Dans ce contexte, un switch ou un routeur peut ajouter dans l'option 82 le réseau source de la demande DHCP. Certains serveurs DHCP n'acceptent pas l'option 82, il peut être nécessaire de la désactiver.

Trust du port GigabitEthernet 3/1 du switch SW-1 ou le serveur DHCP est connecté :

SW-1(config)# interface GigabitEthernet 3/1
SW-1(config-if)# ip dhcp snooping trust
SW-1(config-if)# ip dhcp snooping limit rate 80

Détail des commandes : * * 1 Sélection de l'interface, * 2 Trust de l'interface * 3 Mise en place d'un quota, dans l'exemple ce port est limité à 80 requêtes DHCP/secondes.

1.1.2 Port Security :

Le port-security limite le nombre d'adresses MAC référencé sur un port. Ce qui à pour conséquence direct de mitiguer l'attaque DHCP Starvation

Sur le switch SW-1 sur le port de PC-1 :

SW-1(config)# interface GigabitEthernet 1/1
SW-1(config-if)# switchport mode access
SW-1(config-if)# switchport port-security
SW-1(config-if)# switchport port-security max 3
SW-1(config-if)# switchport port-security violation shutdown
SW-1(config-if)# exit

Sur le switch SW-1 sur le port de PC-2 :

SW-1(config)# interface GigabitEthernet 1/2
SW-1(config-if)# switchport mode access
SW-1(config-if)# switchport port-security max 3
SW-1(config-if)# switchport port-security violation shutdown
SW-1(config-if)# exit

Sur le switch SW-1 sur le port de KALI :

SW-1(config)# interface GigabitEthernet 2/1
SW-1(config-if)# switchport mode access
SW-1(config-if)# switchport port-security max 3
SW-1(config-if)# switchport port-security violation shutdown
SW-1(config-if)# exit

S'il y a plus de trois adresse MAC associé à un port dans la table CAM du switch SW-1, le port en question est éteint (shutdown). Cette limitation permet de "voler" au maximum trois baux par le pirate.

1.2 Vérification :

1.2.1 Vérification DHCP Snooping :

Commandes pour vérifier le DHCP Snooping :

SW-1# show ip dhcp snooping

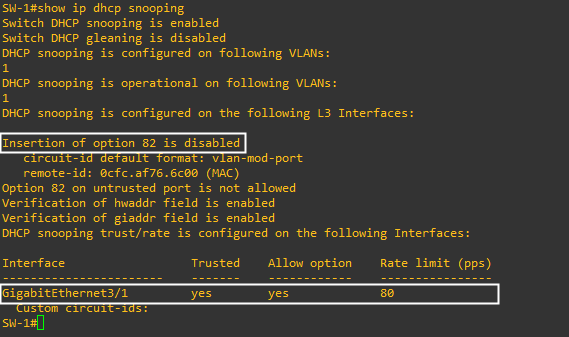

Illustration 2 : Vérification des ports trusts.

Il est possible de noter :

L'option 82 est désactivé,
L'interface GigabitEthernet 3/1 est une interface trust par le switch SW-1 pour les trames DHCP,

Commandes pour voir les baux DHCP distribués (table DHCP Snooping) :

SW-1# show ip dhcp snooping binding

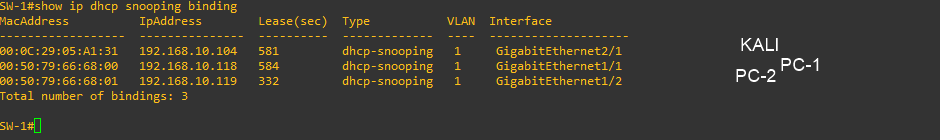

Illustration 3 : Vérification des baux DHCP.

Dans cette capture, il est possible de voir que le DHCP à distribué trois baux DHCP, on y retrouve :

L'adresse MAC du client,
L'adresse IP distribuée par le DHCP,
Lease time du bail DHCP,
L'interface du client,

Il est possible de clear la table DHCP Snooping :

SW-1# clear ip dhcp snooping binding *

1.2.1 Vérification Port Security :

Voir les ports définis en tant que port security :

SW-1# show port-security

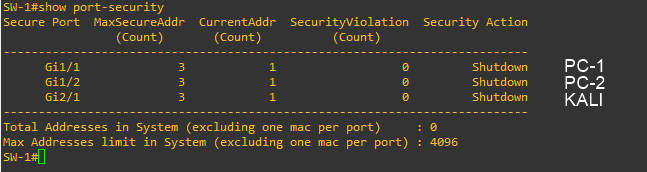

Illustration 4 : Port security configuration initiale.

Nous pouvons remarquer que le port security permet à chaque port, trois adresses MAC différentes au maximum. Une adresse MAC est déja utilisé sur chaque port il en reste donc deux de disponible.

1.3 Tentative d'attaque :

1.3.1 DHCP Starvation :

Pour rappel le port security est actif est configurer pour autoriser trois adresses MAC différentes sur chaque port du switch SW-1.

Utilisation de yersinia, depuis la VM KALI :

yersinia -G

Se rendre dans : onglet DHCP -> DHCP Starvation -> OK

Après un cours instant, la VM KALI réalise un nombre infini de requête DHCP Discover dans l'objectif d'utiliser tous les baux DHCP du serveur DHCP.

Mais le port security limite à un maximum de trois adresses MAC sur le port ou est connecté KALI (donc trois demandes DHCP Discover). Ce qui à pour conséquence de placer le port en mode err-disabled et de le rendre inutilisable.

Aperçu :

SW-1# show port-security
SW-1# show interface status

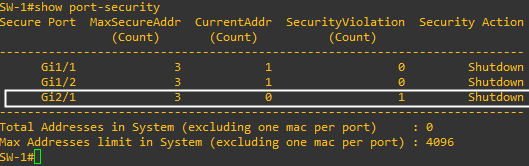

Illustration 5 : Status du port security après l'attaque.

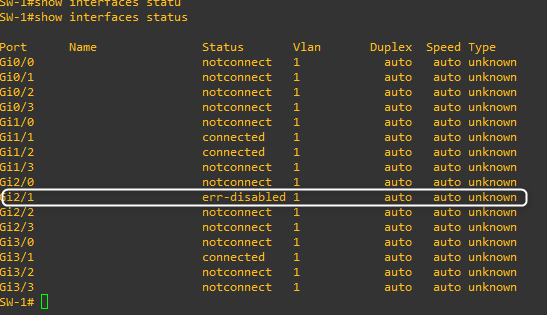

Illustration 6 : Port désactivé zpar le DHCP snooping.

Pour rendre ce port à nouveau fonctionnel :

SW-1(config)# interface GigabitEthernet 2/1
SW-1(config-if)# shutdown
SW-1(config-if)# no shutdown

1.3.2 DHCP Spoofing :

Pour rappel seul le port vers le serveur DHCP GigabitEthernet 3/1 est trust pour les trames DHCP Offer.

Utilisation de ethercap, depuis la VM KALI :

ettercap -G

Afin d'obtenir de meilleurs résultats, j'arrête le service DHCP du serveur DHCP :

/etc/init.d/isc-dhcp-server stop

Malgré que la VM KALI distribue des baux DHCP, aucun poste obtient une configuration IP.

Mais si je place l'interface de la VM KALI en mode DHCP Snooping trust :

SW-1(config)# interface GigabitEthernet 2/1
SW-1(config-if)# ip dhcp snooping trust

Et que je renouvelle les demande DHCP de PC-1 et PC-2 :

PC-1> ip dhcp
PC-2> ip dhcp

Les postes obtiennent une configuration IP.

Depuis Ethercap :

Illustration 7 : Log d'ethercap.

Configuration IP des postes :

PC-1> show ip

Illustration 8 : Bail DHCP des postes.

Nous pouvons remarquer que la valeur de la passerelle des configurations IP des postes correspond à l'adresse IP de la VM KALI. Cette action a uniquement été possible car j'ai placé le port de la VM KALI en mode DHCP Snooping trust. Sans cette modifications, les postes n'auraient jamais pu obtenir un bail DHCP.

2 Sécuriser le protocole ARP :

Pour sécuriser le protocole ARP, il est possible de s'appuyer sur la fonctionnalité DHCP snooping. En effet, le DHCP Snooping construit une table de correspondance qui référence l'adresse MAC et l'adresse IP des baux DHCP.

Il est possible de consulter cette table de correspondance via la commande :

show ip dhcp snooping binding

La fonctionnalité dans Cisco IOS qui s'appuie sur la table de correspondance du DHCP Snooping pour éviter les attaques ARP est le DAI, Dynamic ARP Inspection.

Description du procédé, les adresses MAC et les adresses IP sont analysés dans toutes les trames :

Cas 1, La correspondance est référencé dans la table DHCP Snooping => le switch forward la trame,
Cas 2, La correspondance n'est pas référencé dans la table DHCP Snooping mais elle à été définis dans une entrée statique => le switch forward la trame,
Cas 3, La correspondance n'est pas référencé dans la table DHCP Snooping et elle n'est pas définis comme une entrée statique => le switch drop la trame,

2.1 Définir les IP statiques :

Dans le laboratoire, le serveur DHCP est défini en configuration IP statique. Son association adresse MAC adresse IP n'est pas connu par la fonction DHCP Snooping du switch. Il est donc nécessaire de trust le serveur DHCP.

Pour cela deux possibilités :

Méthode 1, trust du port du serveur DHCP,
Méthode 2, trust de l'association adresse MAC et adresse IP,

Méthode 1, trust du port du serveur DHCP par le DHCP snooping :

SW-1(config)# interface GigabitEthernet 3/1
SW-1(config-if)# ip arp inspection trust

Méthode 2, trust de l'association adresse MAC et adresse IP du serveur DHCP :

SW-1(config)# arp access-list ARP-TRUST
SW-1(config-nacl)# permit ip host 192.168.10.31 mac host 00:0C:29:07:DB:B1
SW-1(config-nacl)# exit
SW-1(config)# ip arp inspection filter ARP-TRUST vlan 1

La première méthode est plus facile à utiliser, mais moins sécurisé, elle n'empêchera pas une attaque ARP mais elle fera juste confiance au port. Tandis que la seconde méthode accepte uniquement une association adresse IP et MAC. Je recommande d'utiliser la seconde méthode.

2.1 Mise en place du DAI :

Pour mettre en place DAI (se base sur la table DHCP Snooping) :

SW-1(config)# ip arp inspection vlan 1

2.2 Tentative d'attaque :

Depuis KALI, je vais tenter d'empoisonner la table ARP de PC-1 pour me faire passer pour PC-2, la table ARP de PC-1 est actuellement vide.

Pour rappel :

PC-1 : 00:50:79:66:68:00, 192.168.10.118
PC-2 : 00:50:79:66:68:01, 192.168.10.120
KALI : 00:0C:29:05:A1:31, 192.168.10.104

Depuis la VM KALI :

arpspoof -t 192.168.10.118 192.168.10.120

Traduction littérale : Auprès de PC-1 (192.168.10.118), fait moi passer pour PC-2 (192.168.10.120).

Sur le poste, le cache ARP est vide :

PC-1> show arp

Illustration 9 : Cache ARP de la victime.

Mais depuis le switch SW-1, il est possible d'observer ces lignes de logs :

Illustration 10 : Ligne de log depuis SW-1 dans la console.

Le switch SW-1 à détecté que la VM KALI envoie des réponses ARP falsifiés car l'association adresse MAC et adresse IP n'est pas présente :

Dans le cache DHCP snooping,
Dans une ACL ou dans un trust de port,

Ce qui à pour conséquence que le switch SW-1 drop les trames de ma VM KALI.

3 Conclusion :

Pour conclure sur la sécurité des protocoles DHCP et ARP :

Attaque DHCP Starvation -> Port Security,
Attaque DHCP Spoofing -> DHCP Snooping,
Attaque ARP Spoofing -> DAI avec DHCP Snooping,
